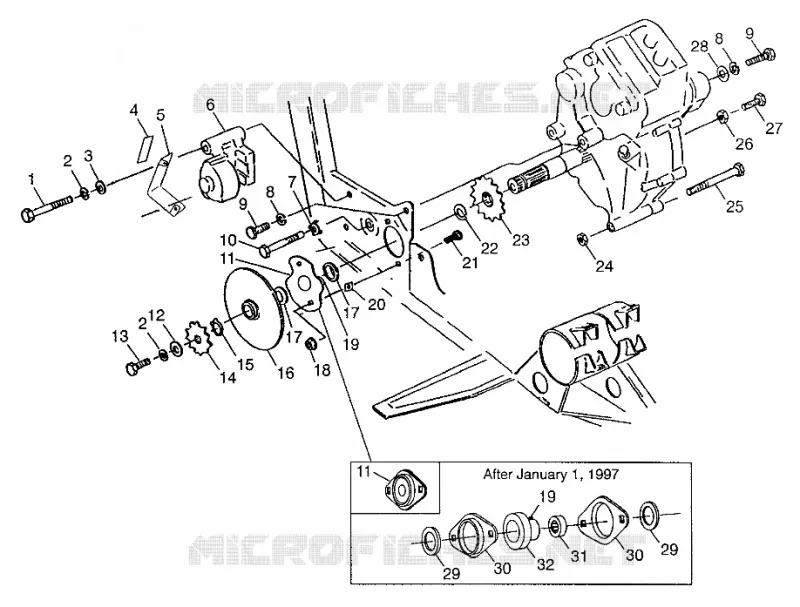

PONT/FREIN AND COUVERCLE DE CHAINEE MOUNTING XPLORER 300 W97CC28C (4939813981C005)
1
2
2
3
4
5
6
7
8
8
9
9
7
11
11
11
11
11
11
11
11
12
13
14
15
16
17
17
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
1
BOLT(10)
7515345
$9,99 Prix unitaire TTC
2
WASHER-5/16 SPRING LK-MED-Y
7552901
$1,99 Prix unitaire TTC
3
WASHER-.344X.688X.063 FL-Y
7558402
$1,49 Prix unitaire TTC
4
DECAL BRAKE SHIELD
7075339
Non disponible
5
SHIELD R.CALIPER BLK.
5241018067
Non disponible
6
CALIPER ASM R.BRAKE
1910226
Non disponible
8
WASHER-SPRING-LOCK
7552603
$1,49 Prix unitaire TTC
9
BOLT(10)
7515522
$6,99 Prix unitaire TTC
10
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
11
BRG.ASM O/P SHAFT
1590237
$108,99 Prix unitaire TTC
11
SHAFT ASM O/P NDL BRG. Substituted by 2201115 (After Jan. 1 1997)
1590265
Non disponible
12
WSHR-.344X.750X.062-Y
7555701
$6,99 Prix unitaire TTC
13
BOLT(10)
7515321
Non disponible
14
SPKT 11T
3221058
$109,99 Prix unitaire TTC
15
RING RETAINING(10)
7710433
$8,99 Prix unitaire TTC
16
DISC ASM BRAKE
1910177
Non disponible
17
SEAL BRAKE
3610026
Non disponible
18
NUT
7542449
$6,99 Prix unitaire TTC
19
FITTING LUBE 45 DEG.(10)
7080586
Non disponible
19
FITTING LUB W/BALL
7080306
$5,49 Prix unitaire TTC
20
Shim [.030 Inch]
5211517
$49,99 Prix unitaire TTC
20
SHIM CHAINCASE .010
5211065
$49,99 Prix unitaire TTC
20
SHIM CHAINCASE .020
5210764
$14,99 Prix unitaire TTC
21
BOLT CARRIAGE(10)
7515484
Non disponible
22
RING RETAINING BASIC EXTERNAL
7710434
$6,99 Prix unitaire TTC
23
Sprocket 13T
3221041
$79,99 Prix unitaire TTC
24
Nut
7542403
Non disponible
25
SCR-3/8-24X3 3/4 HX CP GR5-Y
7515472
$3,99 Prix unitaire TTC
26
NUT-3/8-16-Y
7542404
$2,99 Prix unitaire TTC
27
BOLT(10)
7515485
$4,99 Prix unitaire TTC
28
WASHER Substituted by 7555720
7555784
$1,49 Prix unitaire TTC
29
SEAL BRAKE
3610062
$16,99 Prix unitaire TTC
30
FLANGETTE O/P SHAFT BRNG.
5242072
Non disponible
31
BEARING NEEDLE
3554202
Non disponible
32
HSG BRNG O/P SHAFT
5131643
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
