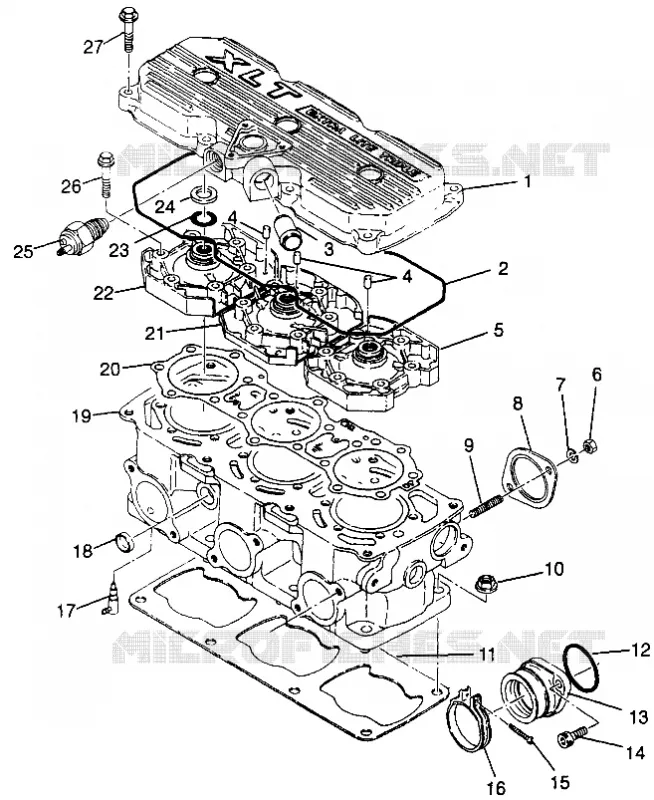

CYLINDRE XLT LTD SP 0973776 (4940074007C005)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
1
COVER HEAD (Incl. 3)
3085415
Non disponible
2
O-RING (HEADCOVER) (Head Cover)
3084434
Non disponible
3
PIPE WATER (Water)
3083452
Non disponible
4
PIN DOWEL
3084721
$8,99 Prix unitaire TTC
5
HEAD CYL.#1 MAG. (Mag)
3085417
Non disponible
6
NUT(10)
3080285
Non disponible
7
WASHER LOCK (10)
3080530
$5,99 Prix unitaire TTC
8
GASKET EXHAUST NA(10) Substituted by 3086757 (Exhaust) NA
3084439
Non disponible
9
STUD (10)
3085326
Non disponible
10
NUT FLANGE
3082911
$2,99 Prix unitaire TTC
11
GASKET CYLINDER (Cylinder)
3084593
Non disponible
12
O-RING Substituted by 3085619
3084272
$34,99 Prix unitaire TTC
13
ADAPTER CARB. (Incl. 16)
3084673
Non disponible
14
BOLT SOCKET HEAD
3081330
$6,99 Prix unitaire TTC
15
SCREW
3081497
$3,99 Prix unitaire TTC
16
ASM. BAND ADAPTOR [INCL. 9]
3083166
$34,99 Prix unitaire TTC
17
VALVE CHECK Substituted by 3086785
3083337
$64,99 Prix unitaire TTC
18
PLUG
3084428
$5,39 Prix unitaire TTC
19
CYLINDER (Incl. 9 18)
3085414
Non disponible
20
GASKET #1 HEAD Substituted by 3085613 (Std.)
3085003
Non disponible
21
HEAD CYL.#2 CTR. (Cen)
3085418
Non disponible
22
HEAD CYL.#3 PTO (PTO)
3085419
Non disponible
23
O RING
3085192
Non disponible
24
SPACER
3084722
Non disponible
25
SWITCH THERMAL IOS
3084284
Non disponible
26
BOLT FLANGE (10)
3084435
Non disponible
27
BOLT FLANGE
3084437
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
