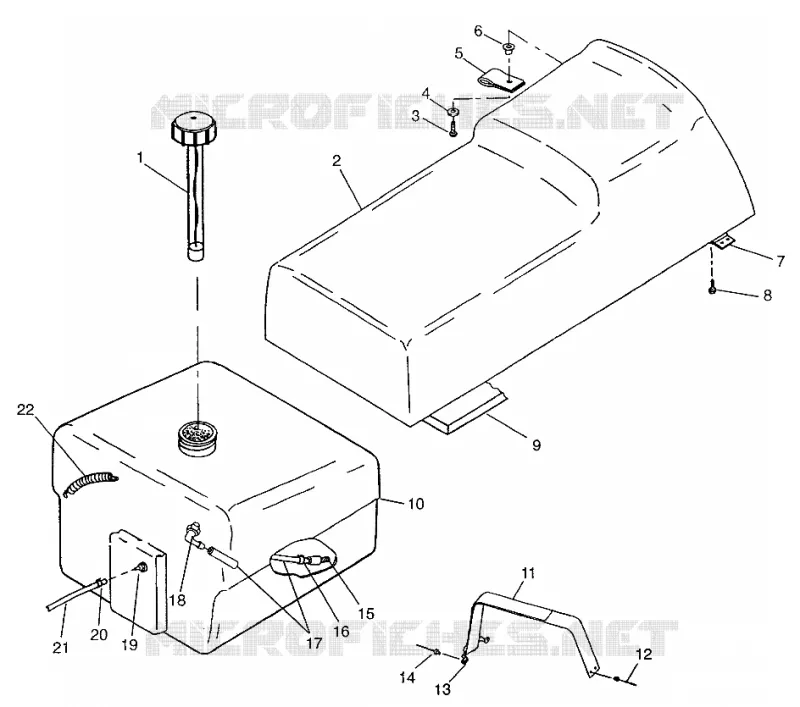

SIEGE ET RESERVOIR WIDETRAK LX 0972065 and  EUROPEAN WIDETRAK LX E972065 (4938223822A006)
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
7
14
15
16
17
18
19
20
21
22
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
7
14
15
16
17
18
19
20
21
22
1
GASKET GAS CAP
5810513
$14,99 Prix unitaire TTC
1
CAP W/GAUGE GAS
2511246
$79,99 Prix unitaire TTC
2
SEAT ASM WT.2-UP (Incl. 7)
2681976
Non disponible
2
COVER SEAT WT.2-UP
2682102
Non disponible
3
BOLT
7511989
Non disponible
4
WASHER-.250X.563X.047 WRGHT-Y
7558203
$5,99 Prix unitaire TTC
5
PULL SEAT
5810464
Non disponible
6
TEENUT(10)
7541930
Non disponible
8
SCREW(10)
7511990
Non disponible
9
PAD SEAT BOTTOM
5811339
$54,19 Prix unitaire TTC
10
TANK FUEL(WIDETRAK) Substituted by 2511186
5431143
Non disponible
11
SEATBELT ASM (W#TRAK) (Incl. 14)
2690086
Non disponible
12
RIVET
7621467
$1,99 Prix unitaire TTC
13
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
14
RIVET INTERLOCK B(50)
7661638
$1,99 Prix unitaire TTC
15
FUELPICKUP W/STRAINER
7052037
$24,99 Prix unitaire TTC
16
RING COMPRESSION
7080402
$2,99 Prix unitaire TTC
17
HOSE [BULK SVC]
84500031525
$129,99 Prix unitaire TTC
18
FITTING 90 DEGREE
7052095
$8,99 Prix unitaire TTC
19
FITTING OUTLET DOUBLE
7052023
$34,99 Prix unitaire TTC
20
HOSE CLAMP RED
7080003
$1,99 Prix unitaire TTC
21
HOSE-POLY CLEAR 3/16 OD 1/8 ID
8360009600
$79,99 Prix unitaire TTC
22
SPRING TANK FRONT
7042020
$25,99 Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
