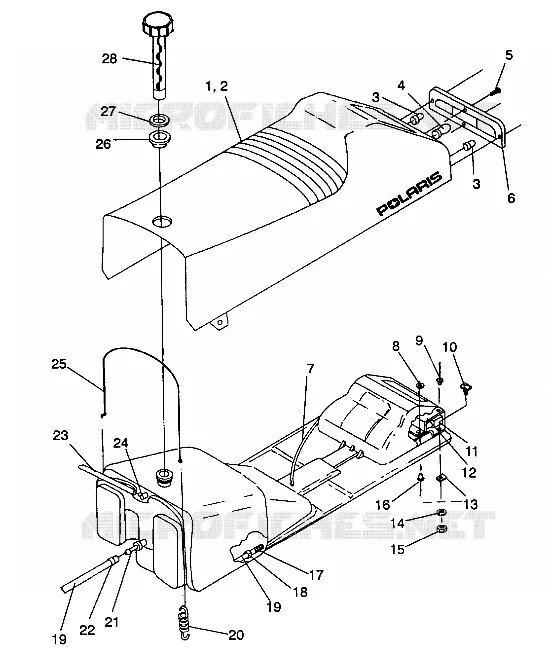

SIEGE ET RESERVOIR Storm/0932770 and Storm SKS/0932570 (4923032303002A)
1
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
9
17
18
19
19
20
21
22
23
24
25
26
27
28
1
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
9
17
18
19
19
20
21
22
23
24
25
26
27
28
1
SEAT/TANK ASM (STORM)
2681583
Non disponible
1
SEAT/TANK ASM (STORM SKS) (SKS) (Incl. 4 5 7-13 16)
2681586
Non disponible
2
COVER SEAT (STORM) (Storm)
2681584
Non disponible
2
COVER SEAT(STORM SKS) (SKS)
2681598
Non disponible
3
BULB TAILLIGHT(10)
4030024
$8,99 Prix unitaire TTC
4
BULB BRAKELIGHT
4030045
Non disponible
5
SCREW(10)
7511840
Non disponible
6
LENS TAILLIGHT
5430423
Non disponible
7
HARNESS TAILLIGHT
2460398
Non disponible
8
BURR RIVET(50) Substituted by 7555904
7555746
$1,49 Prix unitaire TTC
10
MOUNT REAR SEAT
1011855
Non disponible
11
HOUSING TAILLIGHT Substituted by 5433341 (See Drwg. A)
5431545
Non disponible
12
COVER T/L PROTECTOR
5431436
$32,69 Prix unitaire TTC
13
NUT SPEED
7670021
$9,99 Prix unitaire TTC
14
WASHER [INTL]
7558301
$1,99 Prix unitaire TTC
15
NUT NYLOK
7542122
$1,99 Prix unitaire TTC
16
RIVET
7621467
$1,99 Prix unitaire TTC
17
FUELPICKUP W/STRAINER
7052037
$24,99 Prix unitaire TTC
18
RING COMPRESSION
7080402
$2,99 Prix unitaire TTC
19
FUEL LINE 1/4"SAE #30R7
8450040
$129,99 Prix unitaire TTC
20
SPRING-EXHAUST
7042029
$9,99 Prix unitaire TTC
21
FITTING OUTLET DOUBLE
7052023
$34,99 Prix unitaire TTC
22
CLAMP-HOSE (LARGE GREEN)
7080307
$1,49 Prix unitaire TTC
23
VENT LINE 1/8 BULK Substituted by 8360009-600
8360009
$79,99 Prix unitaire TTC
24
FITTING (10)
7052077
Non disponible
25
CABLE TANK RETENTION
7080473
Non disponible
26
GROMMET GAS TANK
5410745
Non disponible
27
GASKET GAS CAP
5810513
$14,99 Prix unitaire TTC
28
CAP FUEL W/GAUGE Substituted by 2511248
2511227
$79,99 Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
