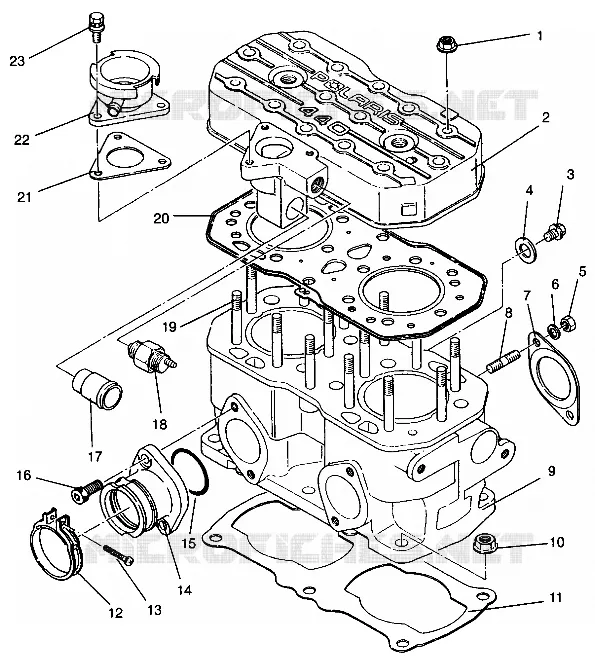

CYLINDRE 440 XCR 0941760 (4925182518033A)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
NUT-FLANGE(10)
3082910
Non disponible
2
HEAD CYLINDER (Incl. 17)
3084610
Non disponible
3
PLUG
3084491
Non disponible
4
GASKET ALUMINUM
3084492
$6,99 Prix unitaire TTC
5
NUT(10)
3080285
Non disponible
6
WASHER LOCK (10)
3080530
$5,99 Prix unitaire TTC
7
GASKET EXHAUST NA(10) Substituted by 3086757 (Exhaust) NA
3084439
Non disponible
8
STUD Substituted by 3085326
3084270
Non disponible
9
CYLINDER (Incl. 2-3)
3084322
$860,99 Prix unitaire TTC
10
NUT FLANGE
3082911
$2,99 Prix unitaire TTC
11
GASKET CYL. NA. Substituted by 3084768
3084029
$89,99 Prix unitaire TTC
12
ASM. BAND ADAPTOR [INCL. 9]
3083166
$34,99 Prix unitaire TTC
13
SCREW Substituted by 3081497
3083086
$3,99 Prix unitaire TTC
14
ADAPTER
3084325
Non disponible
15
O-RING Substituted by 3085619
3084272
$34,99 Prix unitaire TTC
16
BOLT SOCKET HEAD
3081330
$6,99 Prix unitaire TTC
17
PIPE WATER (Water)
3083452
Non disponible
18
SWITCH THERMAL(93 DEG.C.)
3083055
Non disponible
19
STUD
3083360
Non disponible
20
GASKET HEAD
3084611
Non disponible
21
GASKET FILLER NECK
3083340
Non disponible
22
NECK FILLER
3083398
Non disponible
23
BOLT&WASHER ASM.
3083361
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
